Description

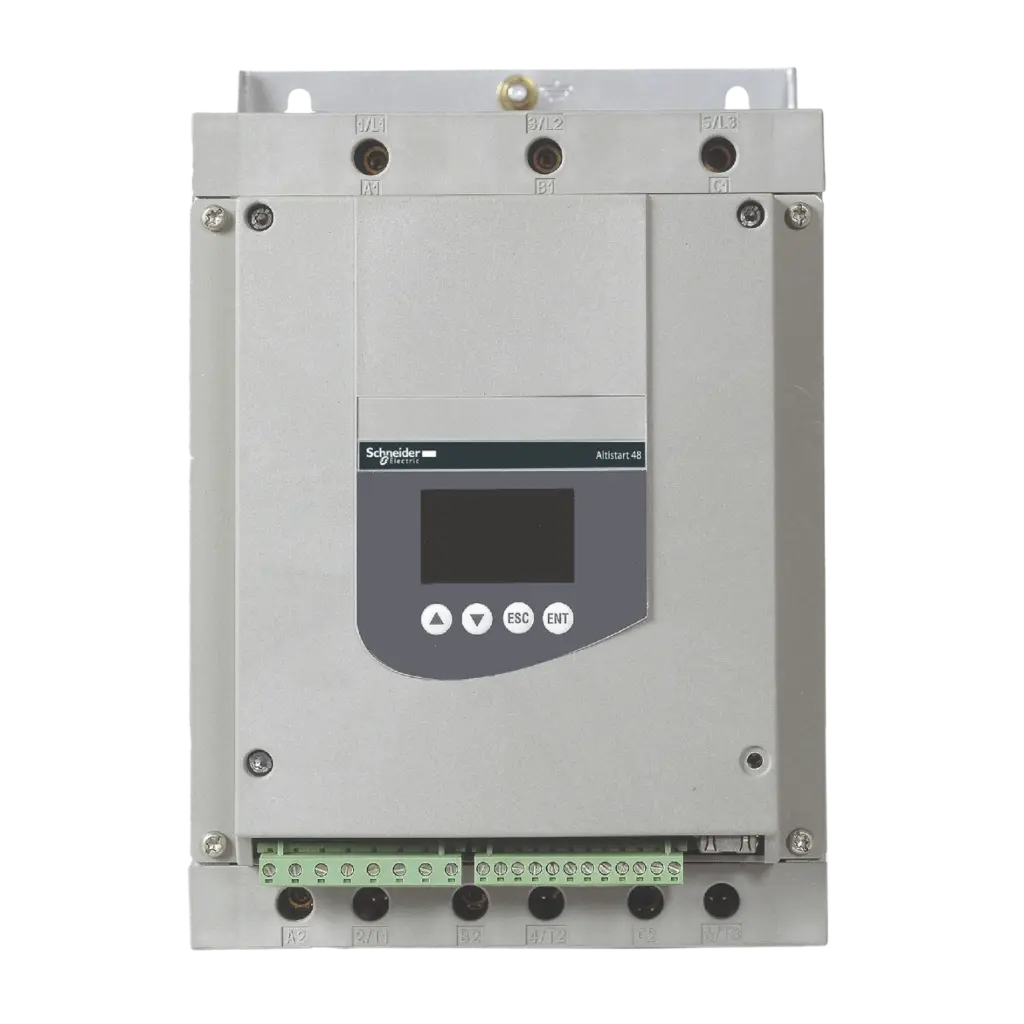

Cette unité de démarrage / arrêt progressif Altistart 48 est un contrôleur à 6 thyristors utilisé pour le démarrage et l'arrêt progressifs contrôlés par couple de moteurs asynchrones triphasés Il offre des fonctions de démarrage et de décélération progressifs ainsi que des fonctions de protection de la machine et du moteur, ainsi que des fonctions de communication avec les systèmes de commande Il fonctionne à une tension d'alimentation nominale de 230V à 415V CA et jusqu'à 47A Le contrôle de couple Altistart 48 permet un démarrage sans contrainte mécanique et un contrôle en douceur des transitions hydrauliques, avec une seule rampe d'accélération, les réglages sont rapides et faciles, quelle que soit la charge S'il est connecté à la ligne d'alimentation du moteur, il convient aux moteurs avec une puissance nominale jusqu'à 22kW (à 400V) pour les applications standard et 18,5kW (à 400V) pour les applications sévères S'il est raccordé aux bornes delta du moteur, il convient aux moteurs d'une puissance nominale allant jusqu'à 45kW (à 400V) pour les applications standards et 30kW (à 400V) pour les applications sévères Il pèse 4,9 kg et ses dimensions sont de 160 mm de large, 275 mm de haut, 190 mm de profondeur Il est conçu pour être utilisé dans les applications les plus courantes des machines centrifuges, des pompes, des ventilateurs, des compresseurs et des convoyeurs Ce sapplications se trouvent principalement dans les industries de la construction, de l'alimentation et des boissons et de la chimie Il est conforme à la norme CEI / EN 60947-4-2 et est certifié CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO et TCF L'Altistart 48 est connecté directement au bus Modbus via son port de connecteur RJ45, il peut également être connecté aux réseaux Ethernet, Fipio, Profibus DP et DeviceNet via un module (pont ou passerelle) à commander séparément Il est conçu pour être monté en position verticale (+/- 10°) sur un panneau, grâce à 4 trous de fixation Altistart 48 offre des performances élevées avec son système de contrôle de couple (TCS) pour un démarrage et une décélération contrôlés, une intégration facile dans les coffrets et les systèmes de contrôle Cette gamme permet également une amélioration continue du fonctionnement de votre machine en réduisant les contraintes mécaniques ou hydrauliques et en limitant les pertes d'énergie et l'élévation de température Cette gamme permet également une amélioration continue du fonctionnement de votre machine en réduisant les contraintes mécaniques ou hydrauliques et en limitant les pertes d'énergie et l'élévation de température.
Spécifications
| Gamme de produit | Altistart 48 |
| Type de produit ou équipement | Démarreur progressif |
| Destination du produit | Moteurs asynchrones |
| Application spécifique du produit | Industrie et pompes robustes |
| Nom de l'appareil | ATS48 |
| Catégorie d'emploi | AC-53A |
| Tension d'alimentation | 230…415 V - 15...10 % |
| Fréquence d'alimentation | 50...60 Hz - 5...5 % |
| Puissance moteur kW | 9 kW à 230 V raccordement dans la ligne d'alimentation du moteur pour applications sévères 11 kW à 230 V raccordement dans la ligne d'alimentation du moteur pour applications standard 18,5 kW à 230 V raccordement aux bornes triangle du moteur pour applications sévères 18,5 kW à 400 V raccordement dans la ligne d'alimentation du moteur pour applications sévères 22 kW à 230 V raccordement aux bornes triangle du moteur pour applications standard 22 kW à 400 V raccordement dans la ligne d'alimentation du moteur pour applications standard 30 kW à 400 V raccordement aux bornes triangle du moteur pour applications sévères 45 kW à 400 V raccordement aux bornes triangle du moteur pour applications standard |
| Raccordement de l'appareil | Aux bornes en triangle du moteur Dans la ligne d'alimentation du moteur |
| Type de protection | Défaut de phase : ligne Protection thermique : moteur Protection thermique : démarreur |
| Normes | CEI 60947-4-2 |
| Certifications du produit | UL TCF NOM 117 GOST CCC CSA DNV C-Tick SEPRO |
| Marquage | CE |
| Nombre d'entrée logique | 5 |
| Type d'entrée logique | PTC, 750 Ohm à 25 °C (Stop, Run, LI3, LI4) logique, <= 8 mA 4300 Ohm |
| Entrée logique | Logique positive Stop, Run, LI3, LI4 à l'état 0 : < 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA |
| Courant commuté minimum | 10 mA à 6 V CC pour sorties relais |
| Nombre de sortie logique | 2 |
| Type de sortie logique | (LO1) sortie logique 0 V éléments communs configurables (LO2) sortie logique 0 V éléments communs configurables (R1) sorties relais relais de défaut NO (R2) sorties relais fin du relais de démarrage NO (R3) sorties relais moteur alimenté NO |
| Type de sortie analogique | Sortie courant AO: 0-20 mA ou 4-20 mA, impédance <500 Ohm |
| Protocole de port de communication | Modbus |
| Type de connecteur | 1 RJ45 |
| Liaison informatique de communication | Série |
| Interface physique | RS485 multipoint |
| Vitesse de transmission | 4800, 9600 ou 19200 bps |
| Fonction disponible | Bypass externe (optionnel) |
| Position de fonctionnement | Vertical +/- 10 degrés |
| Hauteur | 275 mm |
| Largeur | 160 mm |
| Profondeur | 190 mm |
| Poids Net | 4,9 kg |
| Compatibilité électromagnétique | Émissions transmises par conduction et rayonnées niveau A conforming to CEI 60947-4-2 Émissions transmises par conduction et rayonnées niveau B conforming to CEI 60947-4-2 Ondes oscillantes amorties niveau 3 conforming to CEI 61000-4-12 Décharge électrostatique niveau 3 conforming to CEI 61000-4-2 Immunité aux transitoires électriques niveau 4 conforming to CEI 61000-4-4 Immunité contre les interférences radio-électriques rayonnées niveau 3 conforming to CEI 61000-4-3 Impulsion tension/courant niveau 3 conforming to CEI 61000-4-5 |
| Humidité relative | 0…95 % sans condensation ni chute d'eau se conformer à CEI 60068-2-3 |
| Température de l'air ambiant en fonctionnement | 40…60 °C (avec réduction de courant de 2 % par °C) -10…40 °C (sans déclassement) |
| Température ambiante pour le stockage | -25…70 °C |
| Altitude de fonctionnement | <= 1000 m sans déclassement > 1000…2000 m avec réduction de courant de 2.2 % par 100 m supplémentaire |
| Type d'emballage 1 | PCE |
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 28,5 cm |
| Largeur de l'emballage 1 | 26,0 cm |
| Longueur de l'emballage 1 | 37,0 cm |
| Poids de l'emballage (Kg) | 5,83 kg |
| Type d'emballage 2 | P06 |
| Nb produits dans l'emballage 2 | 8 |
| Hauteur de l'emballage 2 | 73,5 cm |
| Largeur de l'emballage 2 | 80,0 cm |
| Longueur de l'emballage 2 | 60,0 cm |
| Poids de l'emballage 2 | 58,936 kg |
| Garantie | 18 mois |
