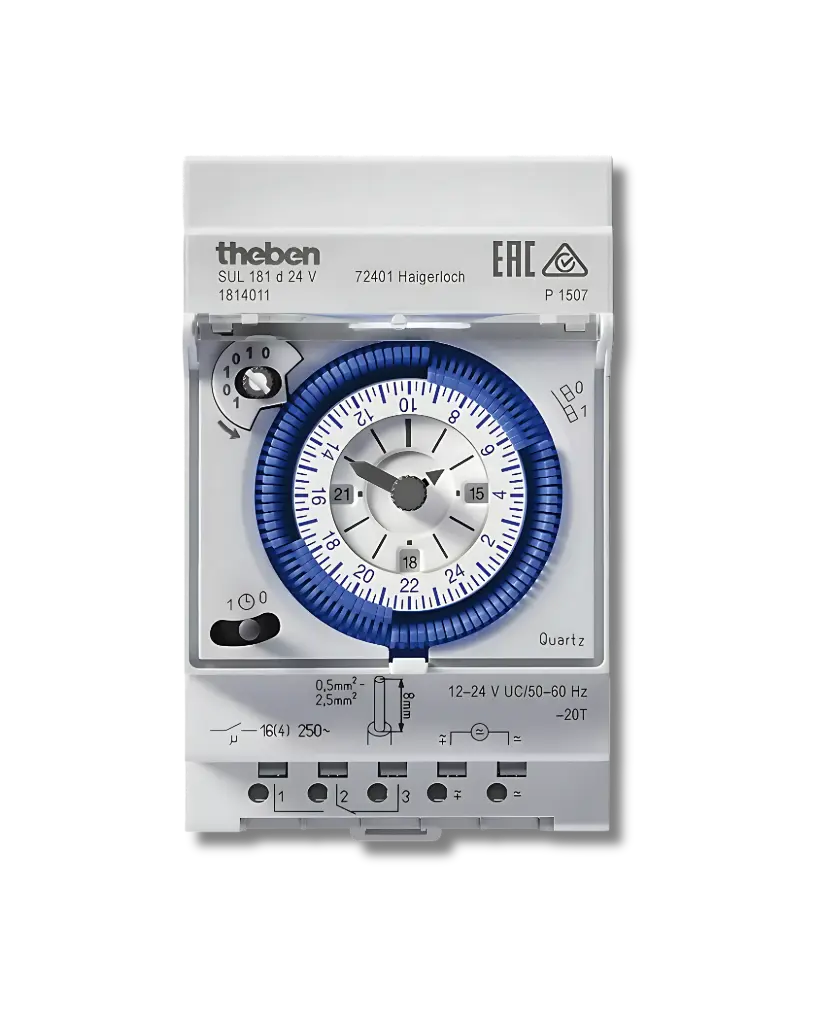

Description
- Horloge programmable analogique
- 1 canal
- Programme journalier
- Avec réserve de marche (pile NiMH)
- 96 segments de commutation
- Piloté par quartz
- Période minimale de commutation : 15 minutes
- Aiguilles pour affichage de l'heure et détection 12h/24h
- Correction simple de l'heure d'été/hiver
- Correction de l'heure possible dans le sens horaire et anti-horaire
- Bornes à ressort DuoFix
- Pour 2 conducteurs
- Fils ou torons (avec ou sans manchon d'extrémité)
- Diamètre du fil : 0,5 à 2,5 mm²
- Bouton de commande permettant de dégager le connecteur de liaison
- Présélection de commutation
- Commutateur manuel à 3 positions : MARCHE permanente/AUTO/ARRÊT permanent
- Indication de l‘état de commutation
Caractéristiques de conception
| Tension d'alimentation | 12 - 24 V UC |
| Fréquence | 50 - 60 Hz |
| Nombre de canaux | 1 |
| Largeur | 3 modules |
| Type de montage | Rail DIN |
| Type de raccordement | Bornes à ressort DuoFix |
| Moteur | Moteur pas à pas piloté par quartz |
| Programme | Programme journalier |
| Réserve de mémoire | 3 jours |
| Puissance de commutation à 250 V AC, cos φ = 1 | 16 A |
| Puissance de commutation à 250 V AC, cos φ = 0,6 | 4 A |
| Charge de lampes à incand./halogène | 1100 W |
| Lampe LED < 2 W | 20 W |
| Lampe LED 2-8 W | 180 W |
| Lampe LED > 8 W | 180 W |
| Période de commutation minimale | 15 min |
| Programmable toutes les | 15 min |
| Précision de marche à 25 °C | ≤ ± 1 s/jour (quartz) |
| Type de contact | Inverseur |
| Sortie de commutation | Libre de potentiel et indépendant des phases |
| Nombre de segments de commutation | 96 |
| Consommation stand-by | ~0,5 W |
| Perte de puissance max. | 1,3 W |
| Matériaux du boîtier et d'isolation | Thermoplastiques auto-extinguibles résistant aux hautes températures |
| Indice de protection | IP 20 |
| Classe de protection | II selon EN 60 730-1 |
| Température ambiante | -20°C ... 55°C |

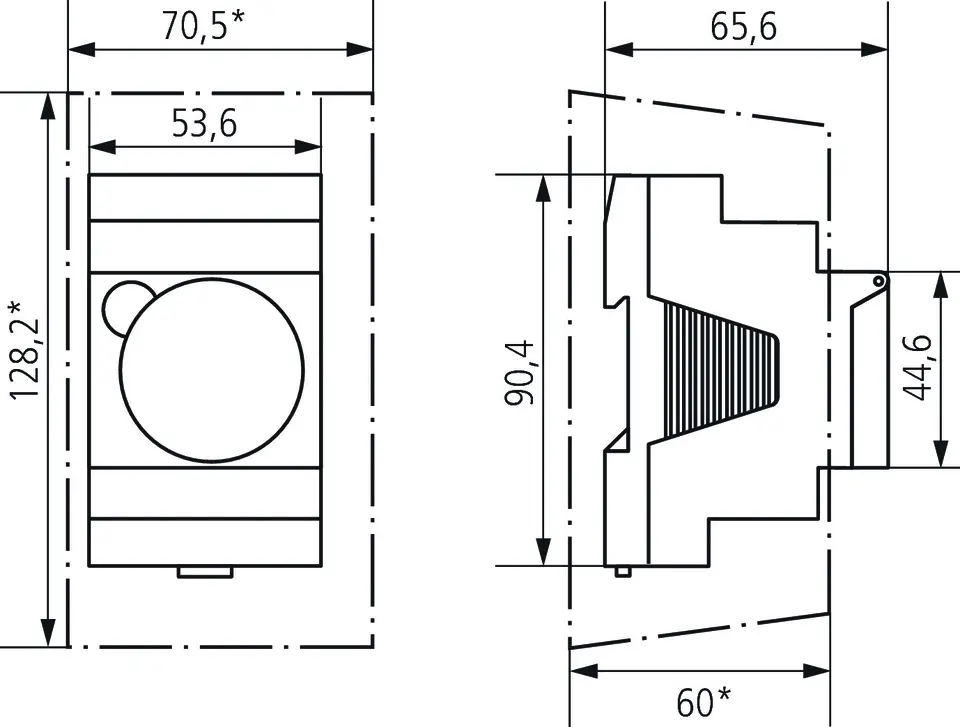

Plans d'encombrement
