Description

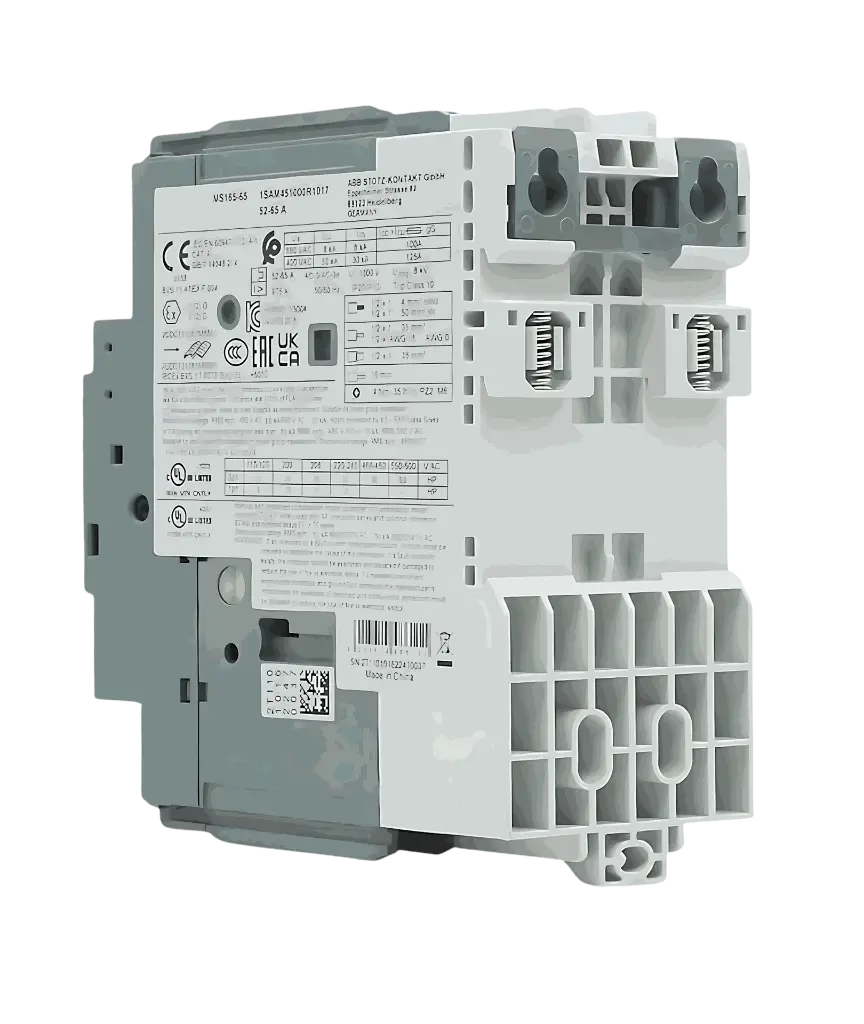

MS165 is a compact and powerful range for motor protection up to 45 kW (400 V) / 80 A in width of 55 mm. They offer a reliable protection for motors in the event of overload or phase failure. The devices have trip class 10. This type has also a clear and reliable indication of fault in a separate wi
ndow in the event of short-circuit tripping. Further features are the build-in disconnect function, temperature compensation, trip-free mechanism and a rotary handle with a clear switch position indication. The manual motor starter (also known as motor protection circuit breaker or manual motor protector) is suitable for three- and single phase applications. The handle is lockable to protect against unauthorized changes. Auxiliary contacts, signaling contacts, undervoltage releases, shunt trips, power in-feed blocks are available as accessory. These are suitable throughout the MS116/MS132/MS165 range
Caractérestiques
Dimensions
Largeur nette du produit:
55 mm
Hauteur nette du produit:
142.65 mm
Profondeur/longueur nette du produit:
122.1 mm
Poids net du produit:
0.98 kg
Technique
Pouvoir de coupure nominal en court-circuit (Ics):
(230 V AC) 30 kA
(250 V DC) 3 Poles in Series 100 kA
(400 V AC) 30 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 6 kA
Pouvoir de coupure ultime en court-circuit (Icu):
(230 V AC) 50 kA
(250 V DC) 100 kA
(400 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 20 kA
(690 V AC) 8 kA
Réglage du courant de court-circuit instantané nominal (Ii):
975 A
Plage de réglage:
52 ... 65 A
Puissance nominale de fonctionnement AC-3 (Pe):
(400 V) Three Phase 30 kW
Puissance nominale de fonctionnement AC-3e (Pe):
(400 V) Three Phase 30 kW
Tension nominale de fonctionnement:
Circuit principal 690 V AC
Circuit principal 250 V DC
Courant nominal de fonctionnement (Ie):
65 A
Courant de fonctionnement nominal AC-3 (Ie):
65 A
Courant de fonctionnement nominal AC-3e (Ie):
65 A
Courant de fonctionnement nominal DC-5 (Ie):
65 A
Fréquence nominale (f):
Circuit principal 50 Hz
Circuit principal 60 Hz
Fréquence de fonctionnement (fsw):
0 ... 415 Hz
Tension nominale de tenue aux impulsions (Uimp):
Circuit principal 8 kV
Tension d'isolement nominale (Ui):
1000 V
Perte de puissance:
at Rated Operating Conditions per Pole 5.14 ... 8.02 W
Nombre de pôles:
3P
Courant thermique conventionnel à l'air libre (Ith):
Circuit principal 65 A
Degré de protection:
Housing IP20
Main Circuit Terminals IP10
Degré de pollution:
3
Durabilité électrique:
25000 cycle
Durabilité mécanique:
Nr. Operations 50000 cycle
Type de terminal:
Bornes à vis
Capacité de connexion du circuit principal:
Flexible with Ferrule 1/2x 1 ... 35 mm²
Flexible with Insulated Ferrule 1/2x 1 ... 35 mm²
Flexible 1/2x 1 ... 35 mm²
Rigid 1/2x 1 ... 4 mm²
Solid 1/2x 1 ... 4 mm²
Stranded 1/2x 1 ... 50 mm²
Couple de serrage:
Circuit principal 4 N·m
Longueur de dénudage des fils:
Circuit principal 16 mm
Tournevis recommandé:
Pozidriv 2
Position de montage:
1 ... 6
Montage sur rail DIN:
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Distance de montage minimale:
Electrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm
Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Type d'actionneur:
Rotary Handle
Indication de la position du contact:
ON / OFF / TRIP
Normes:
CSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-4-1
Technique UL/CSA
Courant nominal de court-circuit (SCCR):
Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 65 kA
Manual Self-Protected Combination Controllers (Type E), (600Y / 347 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 65 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 65 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 65 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 30 kA
Tension de fonctionnement maximale UL/CSA:
Circuit principal 600 V AC
Puissance nominale UL/CSA:
(200 V AC) Three Phase 20 Hp
(208 V AC) Three Phase 20 Hp
(220 ... 240 V AC) Three Phase 20 Hp
(440 ... 480 V AC) Three Phase 50 Hp
(550 ... 600 V AC) Three Phase 60 Hp
Utilisation du moteur à pleine charge:
(200 V AC) Three Phase 62.1 A
(208 V AC) Three Phase 59.4 A
(220 ... 240 V AC) Three Phase 54 A
(440 ... 480 V AC) Three Phase 65 A
(550 ... 600 V AC) Three Phase 62 A
Amplis à rotor bloqué:
(200 V AC) Three Phase 334 A
(208 V AC) Three Phase 321 A
(220 ... 240 V AC) Three Phase 290 A
(440 ... 480 V AC) Three Phase 363 A
(550 ... 600 V AC) Three Phase 348 A
Classification d'utilisation générale UL/CSA:
(600 V AC) 65 A
Capacité de connexion du circuit principal UL/CSA:
Flexible 1/2x 16-0 AWG
Stranded 1/2x 16-0 AWG
Couple de serrage UL/CSA:
Circuit principal 35 in·lb
Environnemental
Température de l'air ambiant:
Operation -25 ... +70 °C
Operation Compensated -25 ... +60 °C
Storage -50 ... +80 °C
Compensation de la température de l'air ambiant:
Oui
Altitude maximale de fonctionnement autorisée:
2000 m
Résistance aux chocs selon la norme IEC 60068-2-27:
11 ms Pulse 25g
Résistance aux vibrations:
Mounted on Mounting Plate: 5g 3 ... 150 Hz
Mounted on DIN-Rail: 4g 3 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT):
CMRT - Conflict Minerals Reporting Template
Déclaration REACH:
REACh Declaration for all Manual Motor Starters
Statut RoHS:
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA:
Toxic Substances Control Act (TSCA) declaration for Manual Motor starters
DEEE B2C / B2B:
Business To Business
Catégorie DEEE:
5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Instructions de démontage en fin de vie:
End of life instruction MS165 / MO165
Déclaration environnementale de produit - DEP:
Environmental Product Declaration PEP MS165/MO165
Certificats et déclarations
Certificat ABS:
ABS Certificate - MS165, MO165 - Manual Motor Starters
Certificat ATEX:
Certificat BV:
BV Certificate - MS165, MO165, UA1, AA1, HK1, HKF1, SK1, CK1 - Manual Motor Starter
Certificat CB:
CB Certificate - MS165, MO165 - Manual Motor Starter
Certificat CCC:
CCC Certificate, Motor protection circuit breaker, MS165, MO165, Made in China
Certificat CQC:
CQC Certificate, Motor protection circuit breaker, MS165, MO165, Made in China
Caractéristique du courant de coupure:
Cut-off Current Characteristic @ 400/690V -Manual Motor Starter MS165/MO165
Déclaration de conformité - CCC:
CCC Declaration of Conformity, Motor protection circuit breaker, MS165, MO165, Made in China
Déclaration de conformité - CE:
Declaration UE de conformite - MS165-x - Manual Motor Starter
Déclaration de conformité - UKCA:
UK Declaration of Conformity - MS165-x - Manual Motor Starter
Certificat DNV GL:
DNV Certificate - MS165, MO165 - Manual Motor Starters
Certificat EAC:
EAC Certificate - MS116, MS132, MO132, MS165, MO165, HKF1-11 - Manual Motor Starters
Certificat IECEx:
IECEx Certificate - MS165 - Manual Motor Starter
Certificat KC:
Certificat LR:
Certificat RMRS:
Certificat UL:
UL Certificate of Compliance - MS165, MO165 - Manual Motor Starters
UL Certificate of Compliance - MS165, MO165 Type E - Manual Motor Starters
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1:
box 1 pièce
Largeur du niveau d’emballage 1:
64 mm
Profondeur/Longueur du niveau d’emballage 1:
177 mm
Hauteur du niveau d’emballage 1:
140 mm
Poids brut du colis niveau 1:
1.1 kg
Code EAN du niveau d’emballage 1:
4013614486111
Nombre d’unités au niveau d’emballage 2:
carton 12 pièce
Largeur du niveau d’emballage 2:
330 mm
Profondeur/Longueur du niveau d’emballage 2:
400 mm
Hauteur du niveau d’emballage 2:
320 mm
Poids brut du colis de niveau 2:
13 kg
Code EAN du niveau d’emballage 2:
4013614503979
Classifications et normes externes
Code de classification des objets:
F
ETIM 9:
EC000074 - Motor protection circuit-breaker
ETIM 10:
EC000074 - Motor protection circuit-breaker
eClass:
V11.0 : 27370401
UNSPSC:
39121521
Code de catégorie granulaire IDEA (IGCC):
4731 >> Manual Starters
Numéro E (Finlande):
3707290
Numéro E (Norvège):
4364126
Numéro E (Suède):
3110057
