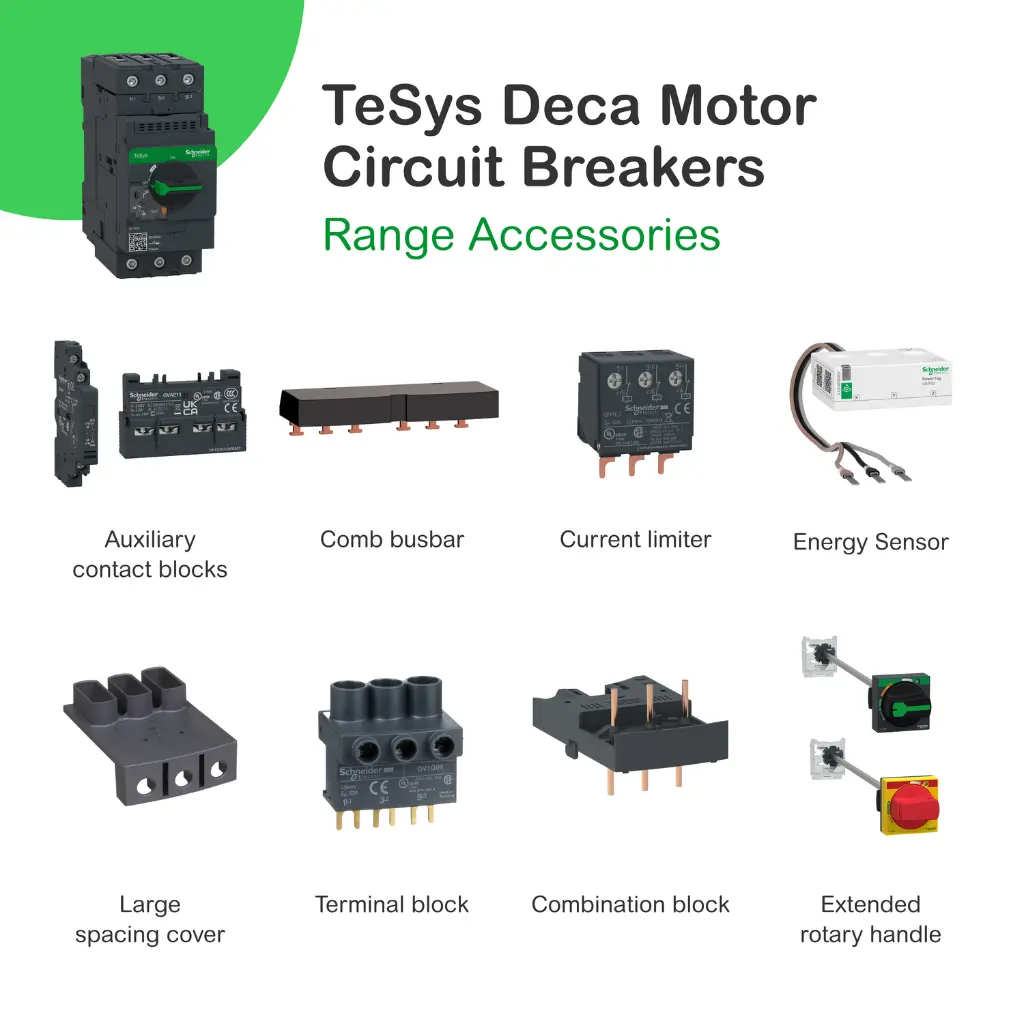

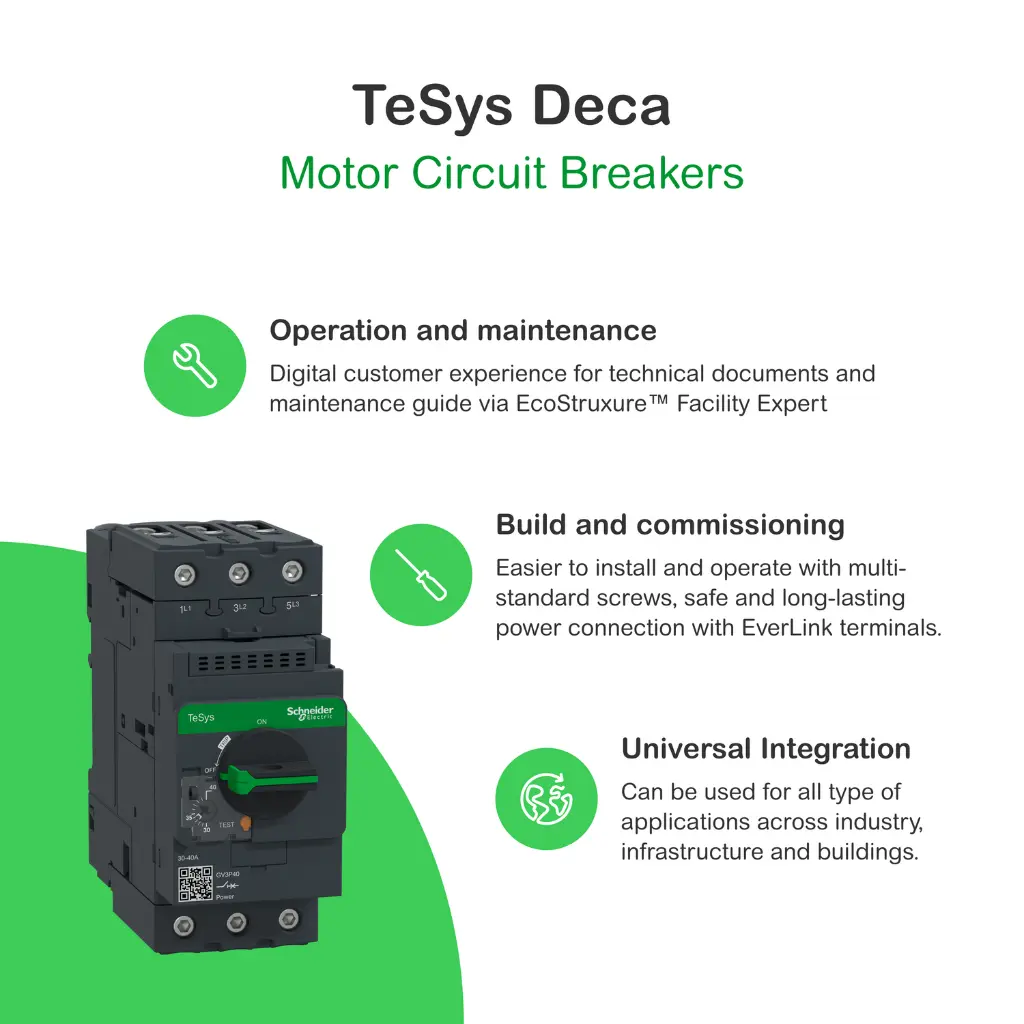

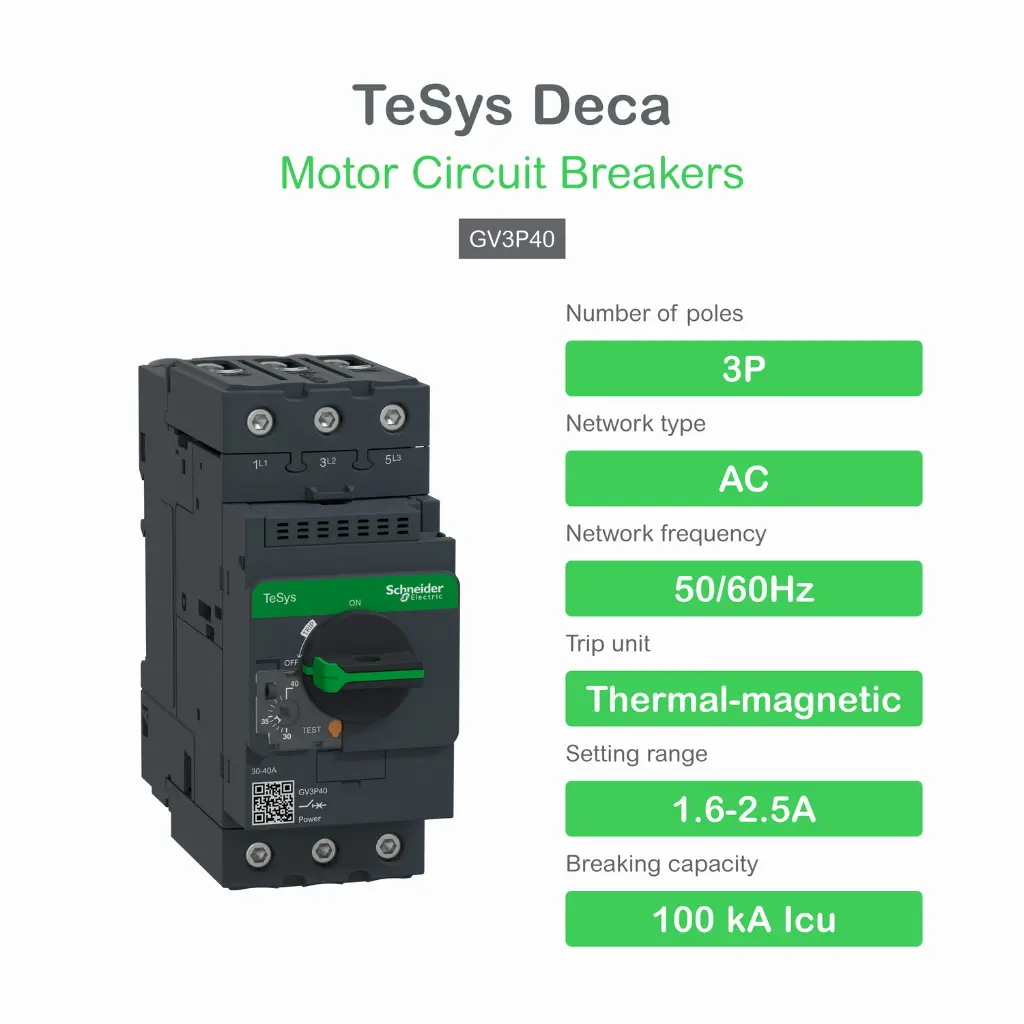

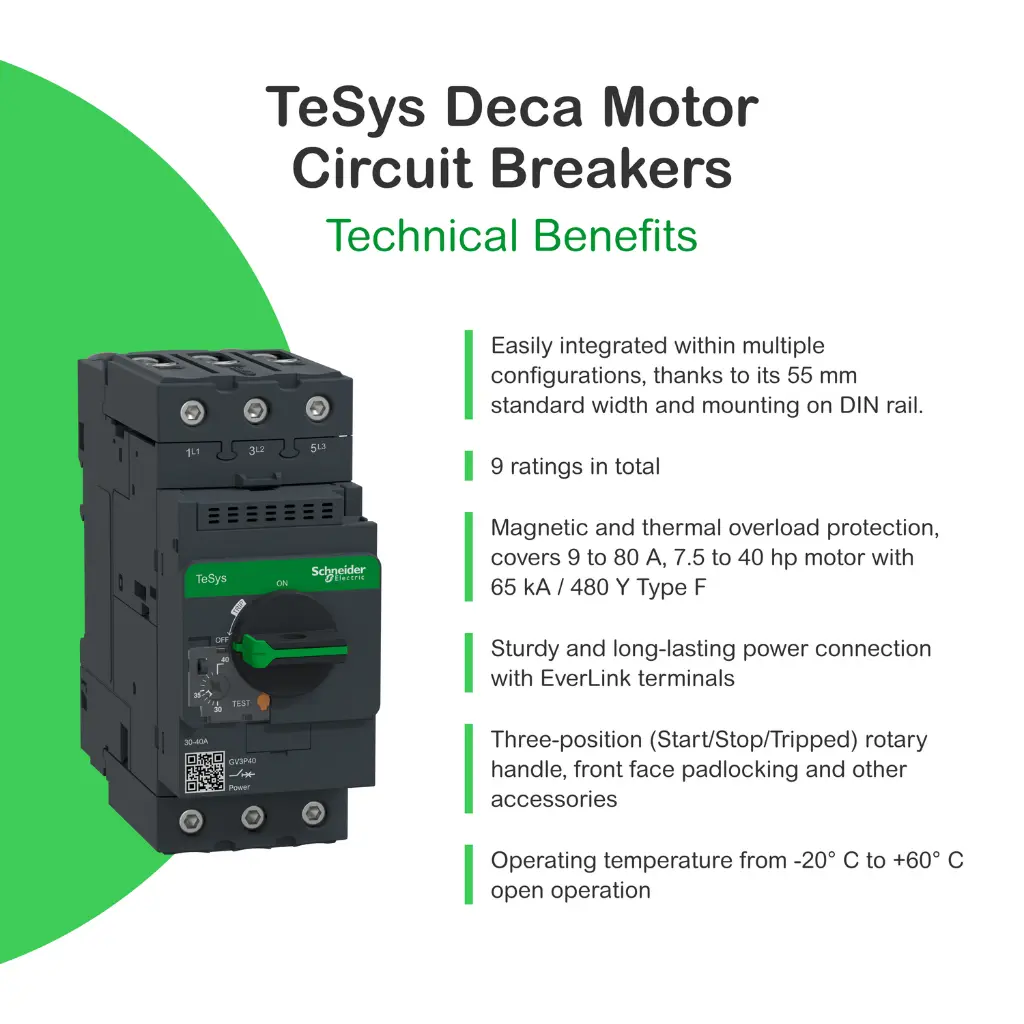

TeSys - disjoncteur moteur magnéto-thermique GV3 - 3P - 30A à 40A - Everlink BTR

TeSys - disjoncteur moteur magnéto-thermique GV3 - 3P - 30A à 40A - Everlink BTR

Name: TeSys - disjoncteur moteur magnéto-thermique GV3 - 3P - 30A à 40A - Everlink BTR
Price: 10800.0 MAD

(0 avis)

GV3P40

10 800,00 DH

Ajouter au panier Acheter maintenant

Conditions générales
Garantie satisfait ou remboursé de 30 jours
Livraison : 2-3 jours ouvrables

Description

Le GV3P40 est un disjoncteur-moteur TeSys GV de Schneider Electric conçu pour des applications motorisées de 18,5 kW à 400 V Il assure une protection thermo-magnétique avec une zone de réglage thermique de 30–40 A, un déclenchement magnétique à 14xln et une capacité de court-circuit de 50 kA à 400 V Contrôle des démarrages/arrêts au moyen d’une commande rotative d’une durabilité de 50 000 cycles de manœuvres (catégorie d’emploi AC3 ; 415 V) Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine)

Spécifications

Principales

Gamme	TeSys Deca
Nom du produit	TeSys GV3
Type de produit ou équipement	Disjoncteur moteur
Nom de l'appareil	GV3P
Application de l'appareil	Protection moteur
Technologie du déclencheur	Thermique-magnétique

Complémentaires

Description des pôles	3P
Type de réseau	CA
Catégorie d'emploi	Catégorie A se conformer à CEI 60947-2 AC-3 se conformer à CEI 60947-4-1
Fréquence du réseau	50/60 Hz se conformer à CEI 60947-2
Puissance moteur kW	18,5 kW à 400/415 V CA 50/60 Hz 22 kW à 500 V CA 50/60 Hz 37 kW à 690 V CA 50/60 Hz
Pouvoir de coupure	100 kA Icu à 230/240 V CA 50/60 Hz conforme à CEI 60947-2 50 kA Icu à 400/415 V CA 50/60 Hz conforme à CEI 60947-2 50 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2 12 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-2 6 kA Icu à 690 V CA 50/60 Hz conforme à CEI 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit	100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2 50 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2 50 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2
Type de commande	Poignée rotative
[In] courant nominal	40 A
Zone de réglage de protection thermique	30…40 A se conformer à CEI 60947-2
Courant de déclenchement magnétique	560 A
[Ith] courant thermique conventionnel	40 A se conformer à CEI 60947-2
[Ue] tension assignée d'emploi	690 V CA 50/60 Hz se conformer à CEI 60947-2
[Ui] tension assignée d'isolement	690 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-2
Sensibilité à une perte de phase	Oui se conformer à CEI 60947-4-1
Aptitude au sectionnement	Oui conforme à CEI 60947-1
Puissance dissipée par pôle	8 W
Durée de vie mécanique	50000 cycles
Durée de vie électrique	50000 cycles pour AC-3 à 415 V In
Service nominal	Ininterrompu se conformer à CEI 60947-4-1
Couple de serrage	5 N.m - sur borniers à vis-étrier
Mode de fixation	35 mm DIN rail symmétrique : clipsé Panneau : vissé (avec 3 x vis M4)
Position de montage	Horizontal Verticale
Largeur	55 mm
Hauteur	132 mm
Profondeur	136 mm
Poids Net	0,96 kg
Couleur	Gris foncé

Environnement

Normes	EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 CEI/EN 60335-1:Clause 30.2 CEI/EN 60335-2-40:Annexe JJ
Certifications du produit	CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA
Tenue aux chocs IK	IK09 enveloppe
Degré de protection IP	IP20 se conformer à CEI 60529
Tenue climatique	se conformer à IACS E10
Température ambiante pour le stockage	-40…80 °C
Tenue au feu	960 °C se conformer à CEI 60947-1
Température de l'air ambiant en fonctionnement	-20…60 °C
Tenue mécanique	Chocs: 15 Gn pour 11 ms contacteur ouvert Chocs: 30 Gn pour 11 ms contacteur fermé Vibrations: 4 Gn, 5...300 Hz
Altitude de fonctionnement	3000 m

Emballage

Type d'emballage 1	PCE
Nombre d'unité par paquet	1
Hauteur de l'emballage 1	16,000 cm
Largeur de l'emballage 1	6,500 cm
Longueur de l'emballage 1	14,600 cm
Poids de l'emballage (Kg)	983,000 g
Type d'emballage 2	P06
Nb produits dans l'emballage 2	120
Hauteur de l'emballage 2	75,000 cm
Largeur de l'emballage 2	60,000 cm
Longueur de l'emballage 2	80,000 cm
Poids de l'emballage 2	133,960 kg

Garantie contractuelle

Garantie

18 mois

Avis client :

Description

Contacteur TeSys Deca, 3 pôles (3NO), pour les applications de commande de moteur jusqu'à 9 A/690 V CA-3/3e (4kW@400V). Il fournit une bobine 24V DC avec module d'antiparasitage, 1NO+1NC contacts auxiliaires intégrés (certifiés NC miroir), raccordement par borniers à vis étriers. Pour des cadences de fonctionnement jusqu'à 3 600 cycles/heure et des environnements jusqu'à 60 °C, il offre une fiabilité et une durabilité élevées aux applications exigeantes. Compact (largeur 45 mm), montage sur rail DIN ou fixation par vis. Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine), conforme aux Greens premiums (RoHS/REACh).

Spécifications

Principales

Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Commande moteur Charge résistive
Catégorie d'emploi	AC-3 AC-3e AC-1 AC-4
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance : <= 690 V CA 25...400 Hz Circuit de puissance : <= 300 V CC
[Ie] courant assigné d'emploi	9 A (at <60 °C) at <= 440 V CA AC-3 for circuit de puissance 25 A (at <60 °C) at <= 440 V CA AC-1 for circuit de puissance 9 A (at <60 °C) at <= 440 V CA AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	24 V CC

Complémentaires

Puissance moteur kW	2,2 kW at 220/230 V CA 50/60 Hz (AC-3) 4 kW at 380/400 V CA 50/60 Hz (AC-3) 4 kW at 415/440 V CA 50/60 Hz (AC-3) 5,5 kW at 500 V CA 50/60 Hz (AC-3) 5,5 kW at 660/690 V CA 50/60 Hz (AC-3) 2,2 kW at 220/230 V CA 50/60 Hz (AC-3e) 4 kW at 380/400 V CA 50/60 Hz (AC-3e) 4 kW at 415/440 V CA 50/60 Hz (AC-3e) 5,5 kW at 500 V CA 50/60 Hz (AC-3e) 5,5 kW at 660/690 V CA 50/60 Hz (AC-3e) 2,2 kW at 400 V CA 50/60 Hz (AC-4)
Puissance moteur HP (UL / CSA)	1 hp at 230/240 V CA 50/60 Hz for monophasé motors 2 hp at 200/208 V CA 50/60 Hz for 3 phases motors 2 hp at 230/240 V CA 50/60 Hz for 3 phases motors 5 hp at 460/480 V CA 50/60 Hz for 3 phases motors 7,5 hp at 575/600 V CA 50/60 Hz for 3 phases motors 0,33 hp at 115 V CA 50/60 Hz for monophasé motors
Code de compatibilité	LC1D
Composition des contacts pôle puissance	3 NO
Fréquence	Avec
[Ith] courant thermique conventionnel	25 A (à 60 °C) pour circuit de puissance 10 A (à 60 °C) pour circuit de signalisation
Pouvoir nominal d'enclenchement Irms	250 A at 440 V for circuit de puissance conforming to CEI 60947 140 A CA for circuit de signalisation conforming to CEI 60947-5-1 250 A CC for circuit de signalisation conforming to CEI 60947-5-1
Pouvoir assigné de coupure	250 A at 440 V for circuit de puissance conforming to CEI 60947
[Icw] courant assigné de courte durée admissible	105 A 40 °C - 10 s pour circuit de puissance 210 A 40 °C - 1 s pour circuit de puissance 30 A 40 °C - 10 min pour circuit de puissance 61 A 40 °C - 1 min pour circuit de puissance 100 A - 1 s pour circuit de signalisation 120 A - 500 ms pour circuit de signalisation 140 A - 100 ms pour circuit de signalisation
Calibre du fusible à associer	10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1 25 A gG à <= 690 V coordination type 1 pour circuit de puissance 20 A gG à <= 690 V coordination type 2 pour circuit de puissance
Impédance moyenne	2,5 mOhm - Ith 25 A 50 Hz for circuit de puissance
Puissance dissipée par pôle	1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e
[Ui] tension assignée d'isolement	Circuit de puissance : 690 V se conformer à CEI 60947-4-1 Circuit de puissance : 600 V CSA certifié Circuit de puissance : 600 V UL certifié Circuit de signalisation : 690 V se conformer à CEI 60947-1 Circuit de signalisation : 600 V CSA certifié Circuit de signalisation : 600 V UL certifié
Catégorie de surtension	III
Degré de pollution	3
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947
Niveau de fiabilité de sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique	30 Mcycles
Durée de vie électrique	0,6 Mcycles 25 A AC-1 à Ue <= 440 V 2 Mcycles 9 A AC-3 à Ue <= 440 V 2 Mcycles 9 A AC-3e à Ue <= 440 V
Type de circuit de commande	CC standard
Technologie bobine	Suppresseur à diode de limite de crête bidirectionnel incorporé
Plage de tension du circuit de commande	0,1 à 0,25 Uc (-40…70 °C):perte de niveau CC 0,7...1,25 Uc (-40…60 °C):opérationnel CC 1...1,25 Uc (60…70 °C):opérationnel CC
Puissance d'appel en W	5,4 W (à 20 °C)
Consommation moyenne au maintien en W	5,4 W à 20 °C
Temps de fonctionnement	63 ±15 % ms fermeture 20 ±20 % ms ouverture
Constante de temps	28 ms
Vitesse de commande maximale	3600 cyc/h à 60 °C
Mode de raccordement	Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout Circuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout Circuit de puissance: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout
Couple de serrage	Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2 Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2
Composition contact auxiliaire	1 NO + 1 NF
Type de contacts auxiliaires	type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1
Fréquence circuit signalisation	25...400 Hz
Tension de commutation minimale	17 V pour circuit de signalisation
Courant commuté minimum	5 mA pour circuit de signalisation
Résistance d'isolement	> 10 MOhm pour circuit de signalisation
Temps de non-chevauchement	1,5 ms sur désexcitation entre contact NF et NO 1,5 ms sur excitation entre contact NF et NO
Support de montage	Platine Rail

Environnement

Normes	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 CEI 60947-4-1 CEI 60947-5-1 UL 60947-4-1 CEI 60335-1 :Clause 30.2 CEI 60335-2-40 :Annexe JJ UL 60335-2-40 :Annexe JJ CSA C22.2 No 60947-4-1
Certifications du produit	UL CCC CSA Marine UKCA EAC CB Scheme
Degré de protection IP	IP20 face avant se conformer à CEI 60529
Traitement de protection	TH se conformer à CEI 60068-2-30
Tenue climatique	se conformer à IACS E10 exposition à la chaleur humide se conformer à CEI 60947-1 Annexe Q catégorie D exposition à la chaleur humide
Température ambiante autour de l'appareil	-40…60 °C 60…70 °C avec déclassement
Altitude de fonctionnement	0...3000 m
Tenue au feu	850 °C se conformer à CEI 60695-2-1
Tenue à la flamme	V1 se conformer à UL 94
Tenue mécanique	Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz) Vibrations contacteur fermé (4 Gn, 5...300 Hz) Chocs contacteur ouvert (10 Gn pour 11 ms) Chocs contacteur fermé (15 Gn pour 11 ms)
Hauteur	77 mm
Largeur	45 mm
Profondeur	95 mm
Poids Net	0,48 kg

Emballage

Type d'emballage 1	PCE
Nombre d'unité par paquet	1
Hauteur de l'emballage 1	5,500 cm
Largeur de l'emballage 1	10,000 cm
Longueur de l'emballage 1	12,000 cm
Poids de l'emballage (Kg)	525,000 g
Type d'emballage 2	S02
Nb produits dans l'emballage 2	16
Hauteur de l'emballage 2	15 cm
Largeur de l'emballage 2	30 cm
Longueur de l'emballage 2	40 cm
Poids de l'emballage 2	8,915 kg
Type d'emballage 3	P06
Nb produits dans l'emballage 3	256
Hauteur de l'emballage 3	75,000 cm
Largeur de l'emballage 3	60,000 cm
Longueur de l'emballage 3	80,000 cm
Poids de l'emballage 3	147,108 kg

Garantie contractuelle

Garantie (en mois)	18

Afficher moins de spécifications
