Description

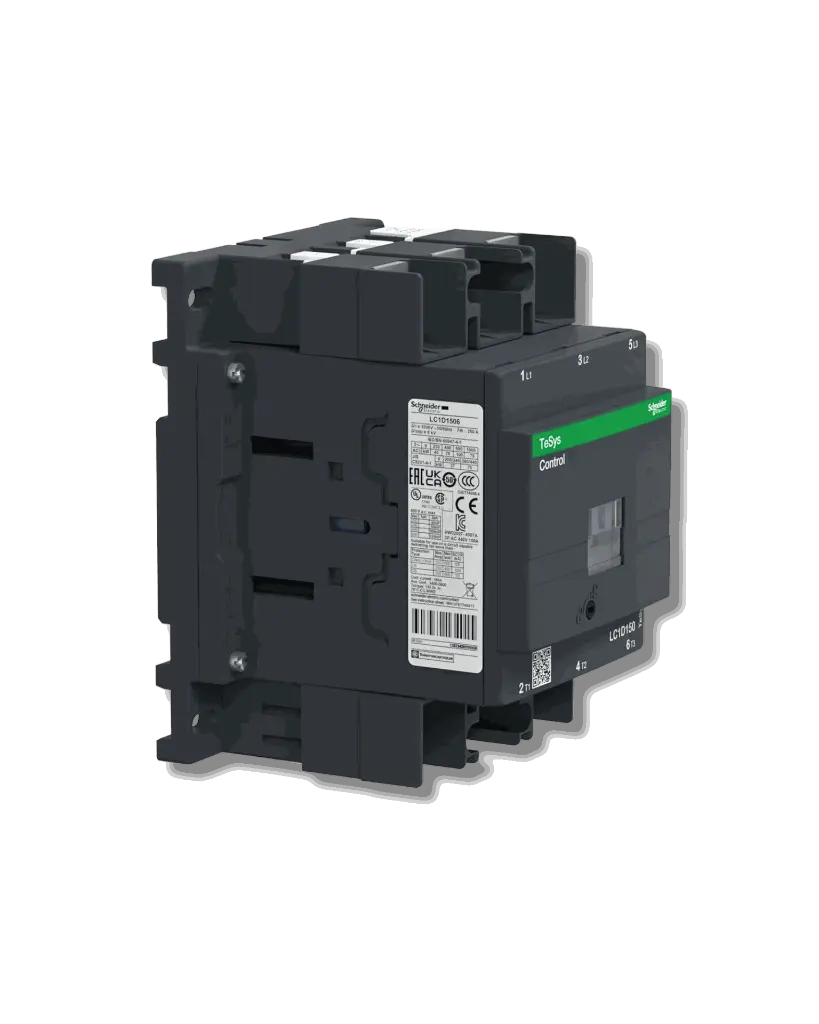

Le LC1D150M7 est un contacteur tripolaire TeSys D de Schneider Electric pour des applications motorisées jusqu’à 75 kW à 400 V Il intègre une bobine 220 V 50/60 Hz CA ainsi que des contacts auxiliaires internes de type 1NO + 1NF et peut être utilisé dans des applications de sécurité grâce à ses contacts-miroirs certifiés NF De format compact et à monter sur profilé DIN, il offre une fiabilité et une durabilité élevées Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine)
Spécifications
Principales| Gamme | TeSys |
| Gamme de produit | TeSys Deca |
| Type de produit ou équipement | Contacteur |
| Nom de l'appareil | LC1D |
| Application du contacteur | Commande moteur Charge résistive |
| Catégorie d'emploi | AC-3 AC-4 AC-1 AC-3e |
| Description des pôles | 3P |
| [Ue] tension assignée d'emploi | Circuit de puissance: <= 1000 V CA 25...400 Hz Circuit de puissance: <= 300 V CC |
| [Ie] courant assigné d'emploi | 200 A (at <60 °C) at <= 440 V CA AC-1 for circuit de puissance 150 A (at <60 °C) at <= 440 V CA AC-3 for circuit de puissance 150 A (at <60 °C) at <= 440 V CA AC-3e for circuit de puissance |
| [Uc] Tension de contrôle de commande | 220 V CA 50/60 Hz |
| Puissance moteur kW | 40 kW at 220...230 V CA 50/60 Hz (AC-3) 75 kW at 380...400 V CA 50/60 Hz (AC-3) 80 kW at 415...440 V CA 50/60 Hz (AC-3) 90 kW at 500 V CA 50/60 Hz (AC-3) 100 kW at 660...690 V CA 50/60 Hz (AC-3) 75 kW at 1000 V CA 50/60 Hz (AC-3) 22 kW at 400 V CA 50/60 Hz (AC-4) 40 kW at 220...230 V CA 50/60 Hz (AC-3e) 75 kW at 380...400 V CA 50/60 Hz (AC-3e) 80 kW at 415...440 V CA 50/60 Hz (AC-3e) 90 kW at 500 V CA 50/60 Hz (AC-3e) 100 kW at 660...690 V CA 50/60 Hz (AC-3e) 75 kW at 1000 V CA 50/60 Hz (AC-3e) |
| Puissance moteur HP (UL / CSA) | 40 hp at 200/208 V CA 50/60 Hz for 3 phases motors 50 hp at 230/240 V CA 50/60 Hz for 3 phases motors 100 hp at 460/480 V CA 50/60 Hz for 3 phases motors 125 hp at 575/600 V CA 50/60 Hz for 3 phases motors |
| Code de compatibilité | LC1D |
| Composition des contacts pôle puissance | 3 NO |
| Fréquence | Avec |
| [Ith] courant thermique conventionnel | 200 A (at 60 °C) for circuit de puissance |
| Pouvoir nominal d'enclenchement Irms | 140 A CA for circuit de signalisation conforming to CEI 60947-5-1 250 A CC for circuit de signalisation conforming to CEI 60947-5-1 1660 A at 440 V for circuit de puissance conforming to CEI 60947 |
| Pouvoir assigné de coupure | 1400 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible | 250 A 40 °C - 10 min for circuit de puissance 580 A 40 °C - 1 min for circuit de puissance 1200 A 40 °C - 10 s for circuit de puissance 1400 A 40 °C - 1 s for circuit de puissance 100 A - 1 s for circuit de signalisation 120 A - 500 ms for circuit de signalisation 140 A - 100 ms for circuit de signalisation |
| Calibre du fusible à associer | 10 A gG for circuit de signalisation conforming to CEI 60947-5-1 315 A gG at <= 690 V coordination type 1 for circuit de puissance 250 A gG at <= 690 V coordination type 2 for circuit de puissance |
| Impédance moyenne | 0,6 mOhm - Ith 200 A 50 Hz for circuit de puissance |
| Puissance dissipée par pôle | 24 W AC-1 13,5 W AC-3 13,5 W AC-3e |
| [Ui] tension assignée d'isolement | Circuit de puissance: 600 V CSA certifié Circuit de puissance: 600 V UL certifié Circuit de puissance: 1000 V se conformer à CEI 60947-4-1 Circuit de signalisation: 690 V se conformer à CEI 60947-1 Circuit de signalisation: 600 V CSA certifié Circuit de signalisation: 600 V UL certifié |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| [Uimp] tension assignée de tenue aux chocs | 8 kV se conformer à CEI 60947 |
| Niveau de fiabilité de sécurité | B10d = 684932 cycles contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 10000000 cycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique | 8 Mcycles |
| Durée de vie électrique | 0,85 Mcycles 150 A AC-3 à Ue <= 440 V 1 Mcycles 200 A AC-1 à Ue <= 440 V 0,85 Mcycles 150 A AC-3e à Ue <= 440 V |
| Type de circuit de commande | CA à 50/60 Hz standard |
| Technologie bobine | Suppresseur à diode de limite de crête bidirectionnel incorporé |
| Plage de tension du circuit de commande | 0,3...0,5 Uc (-40…70 °C):perte de niveau CA 50/60 Hz 0,8…1,15 Uc (-40…55 °C):opérationnel CA 50/60 Hz 1...1,15 Uc (55…70 °C):opérationnel CA 50/60 Hz |
| Puissance d'appel en VA | 280…350 VA 60 Hz cos phi 0,9 (at 20 °C) 280…350 VA 50 Hz cos phi 0,9 (at 20 °C) |
| Consommation moyenne au maintien en VA | 2…18 VA 60 Hz cos phi 0,9 (at 20 °C) 2…18 VA 50 Hz cos phi 0,9 (at 20 °C) |
| Dissipation thermique | 3…4,5 W at 50/60 Hz |
| Temps de fonctionnement | 20…35 ms fermeture 40...75 ms ouverture |
| Vitesse de commande maximale | 1200 cyc/h à 60 °C |
| Mode de raccordement | Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: rigide sans embout Circuit de puissance: connecteur 1 10…120 mm² - cable stiffness: flexible sans embout Circuit de puissance: connecteur 2 10…50 mm² - cable stiffness: flexible sans embout Circuit de puissance: connecteur 1 10…120 mm² - cable stiffness: flexible avec embout Circuit de puissance: connecteur 2 10…50 mm² - cable stiffness: flexible avec embout Circuit de puissance: connecteur 1 10…120 mm² - cable stiffness: rigide sans embout Circuit de puissance: connecteur 2 10…50 mm² - cable stiffness: rigide sans embout |
| Couple de serrage | Circuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 Circuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mm Circuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| Type de contacts auxiliaires | type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation | 25...400 Hz |
| Tension de commutation minimale | 17 V for circuit de signalisation |
| Courant commuté minimum | 5 mA for circuit de signalisation |
| Résistance d'isolement | > 10 MOhm for circuit de signalisation |
| Temps de non-chevauchement | 1,5 ms sur désexcitation entre contact NF et NO 1,5 ms sur excitation entre contact NF et NO |
| Support de montage | Rail Platine |
Dimensions Drawings
Dimensions
(1)
Minimum electrical clearance
LC1 | D115 and D150 (3-pole) | |
a | 120 | |
b1 | with LA4 DA2 | 174 |
with LA4 DF, DT | 185 | |
with LA4 DM, DL | 188 | |
with LA4 DW | 188 | |
c | without cover or add-on blocks | 132 |
with cover, without add-on blocks | 136 | |
c1 | with LAD N or C (2 or 4 contacts) | 150 |
c2 | with LA6 DK20 | 155 |
c3 | with LAD T, R, S | 168 |
with LAD T, R, S and sealing cover | 172 |
